DYLANWAD PÊL UN RHES DEEP Groove

Cartref/Cynhyrchion/ DYLANWAD PÊL DYNNU (DYLANWAD RHOLER)/DYLANWAD PÊL UN RHES DEEP Groove
Dosbarthiad cynnyrch

Beth yw dwyn pêl groove dwfn rhes sengl





Mae dwyn pêl rhigol dwfn rhes sengl yn fath o gydran fecanyddol a ddefnyddir yn helaeth mewn amgylchedd cyflymder uchel a sŵn isel. Mae ei strwythur yn bennaf yn dwyn llwyth rheiddiol ac yn cefnogi llwyth echelinol penodol trwy'r dyluniad rhigol cylch mewnol ac allanol. Mae'r dwyn yn darparu amrywiaeth o ffurfiau selio, gan gynnwys math gorchudd llwch a math modrwy sêl rwber. Mae'r math gyda chylch sêl wedi'i selio ymlaen llaw gyda saim o ansawdd uchel i leihau trorym ffrithiant. Mae'n addas ar gyfer moduron, dyfeisiau gêr, breichiau mecanyddol, gweithgynhyrchu ceir, cywasgwyr aer, peiriannau amaethyddol a meysydd eraill







Strwythur Pêl Rhith Ddwfn Rhes Sengl







1748835137757

Cylchoedd Mewnol ac Allanol



Swyddogaeth: Y strwythur craidd sy'n cario'r llwyth ac yn darparu'r trac symud ar gyfer y corff treigl.

Manylion strwythurol:
Dyluniad rhigol: Mae'r rasffyrdd cylch mewnol ac allanol yn rhigolau arc dwfn parhaus (radiws crymedd ≈ 51.5% -53% o ddiamedr y bêl) i sicrhau bod y peli yn rholio'n llyfn.


Deunydd: Dur dwyn cromiwm carbon uchel (fel GCr15), caledwch diffodd yn cyrraedd 60-64 HRC.


Triniaeth arwyneb: Mae'r llwybr rasio wedi'i orffen yn hynod, gyda garwedd o Llai na neu'n hafal i Ra 0.05μm i leihau colli ffrithiant.
Nodweddion allweddol: Mae gan y cylch mewnol ffit ymyrraeth â'r siafft, ac mae gan y cylch allanol ffit pontio â'r sedd dwyn.

1748835548100
Elfennau Rholio: Pêl Dur

Swyddogaeth: Cyfrwng craidd ar gyfer trosglwyddo llwythi, lleihau ffrithiant trwy rolio.
Paramedrau technegol:
Deunydd: dur dwyn AISI 52100 (confensiynol) neu ddur di-staen AISI 440C (gwrthsefyll cyrydiad).
Cywirdeb: gradd G10 (goddefgarwch diamedr ±0.5μm), gwall sfferig Llai na neu'n hafal i 0.08μm.


Nifer: Wedi'i drefnu yn ôl y fformiwla "Z+2" (cyfanrif yw Z) i sicrhau dosbarthiad llwyth unffurf.
Amrywiad arbennig: Defnyddir peli ceramig (Si₃N₄) ar gyfer senarios-cyflymder uchel/insiwleiddio.

1748837518261
Cawell / Cadw

Swyddogaeth: Gwahanu peli dur, cynnal bylchau unffurf, ac atal gwrthdrawiadau

math:

Cawell dur wedi'i stampio: dur carbon isel 08F (triniaeth ffosffatio), Offer diwydiannol cyffredinol (cost optimaidd)

Cawell plastig peirianneg :PA66 + 30% ffibr gwydr wedi'i atgyfnerthu, Amodau cyflymder uchel (gwerth dm n > 1 × 10⁶).

Cawell copr wedi'i beiriannu: pres plwm HPb59-1, Amgylchedd tymheredd uchel / gwactod (gwrthsefyll 350 gradd).

1748837684799
Iro

Swyddogaeth: Lleihau ffrithiant a thraul, gwasgaru gwres ac atal rhwd.

Dull iro:

Iro saim (sy'n cyfrif am 90% o geisiadau):

Wedi'i-lenwi ymlaen llaw â-tymheredd uchel-saim seiliedig ar lithiwm (gradd 2 NLGI) ag ychwanegyn MoS₂.

Gwaith cynnal a chadw-bywyd rhydd: 10,000 o oriau (amodau gwaith arferol).

Iro olew:

Olew hydrocarbon synthetig (ISO VG 10-32) ar gyfer golygfeydd cyflym.

Iro solet:

Mae polymer microporous yn amsugno olew iro i atal gollyngiadau (arbennig ar gyfer peiriannau bwyd).



1748840021593

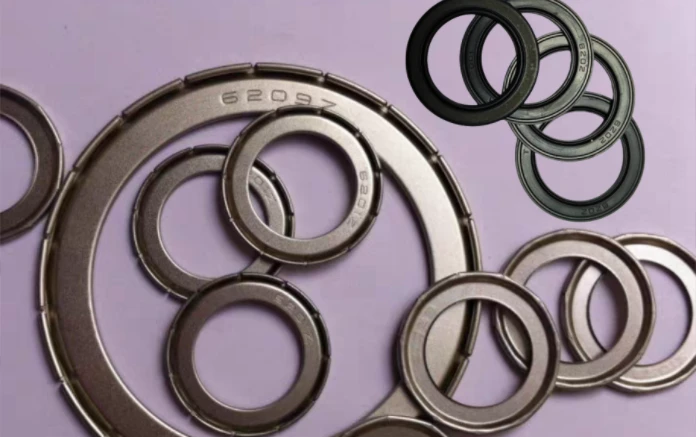

Morloi/Tarianau

Swyddogaeth: Atal halogion rhag mynd i mewn i ireidiau a'u cadw.


Math Strwythur Lefel amddiffyn Effaith Ffrithiant Senarios sy'n berthnasol
Agor /

IP00

 / Amgylchedd glân
Sêl ddur Stampio plât dur (di-cyswllt)

IP5X

 Isel Amgylchedd cyflymder canolig gwrth-lwch
Sêl rwber (2RS) Sêl cyswllt gwefusau NBR

IP6X

 canolig Gwrth-lwch a gwrth-ddŵr (diwydiannol cyffredinol)
Sêl fflwoorubber Deunydd tymheredd uchel FKM

IP6X

 Canolig i uchel Tymheredd uchel / amgylchedd cemegol



Bearings pêl rhigol dwfn rhes sengl



page-422-357                 page-335-338

page-888-140

V -Slot siâp Slot math fflat L-Slot siâp





● Y gyfres o gynhyrchion y mae'r cwmni'n eu rheoli:

1. Prif fodur cychwyn 699ZZ - ar gyfer micro-fodur (Trydan dwy-olwyn/Tricycle);

2. 6001ZZ--Sgwter symudol dwy olwyn trydan\\sgwter modur;

3. 626ZZ plastig-Berynnau wedi'u gorchuddio - ar gyfer symud rhannau drws a ffenestr a phwlïau drysau llithro;




●Strwythur sylfaenol y dwyn:






Tabl dimensiwn Bearings pêl rhigol dwfn rhes sengl



6000 Cyfres Manylebau Bearing Ball Mini
MATH Dimensiwn cyffredinol Llwyth Sylfaenol Cyfyngu ar Gyflymder Pwysau
d D B rsmin (Cr) (Cor) Saim Olew
mm KN rpm KG
605 5 14 5 0.2 1.3 0.49 39000 46000 0.0035
606 6 17 6 0.3 1.95 0.74 35000 42000 0.0058
607 7 19 6 0.3 2.6 1.05 34000 40000 0.0076
608 8 22 7 0.3 3.3 1.35 32000 37000 0.01
609 9 24 7 0.3 3.4 1.45 31000 36000 0.016
6000 10 26 8 0.3 4.58 1.98 30000 36000 0.019
6001 12 28 8 0.3 5.1 2.38 27000 36000 0.022
6002 15 32 9 0.3 5.58 2.85 23000 28000 0.031
6003 17 35 10 0.3 6.00 3.25 20000 25000 0.04
6004 20 42 12 0.6 9.38 8.02 17000 21000 0.068
6005 25 47 12 0.6 10.0 5.85 15000 18000 0.078
6006 30 55 13 1 13.2 8.3 12000 15000 0.11
6007 35 62 14 1 16.2 10.5 11000 13000 0.148
6008 40 68 15 1 17.2 11.8 9500 12000 0.185
6009 45 75 16 1 21.0 14.8 8800 11000 0.23
6010 50 80 16 1 22.0 16.2 8300 10000 0.258
6011 55 90 18 1.1 28.1 21.2 7500 9000 0.39
6012 60 95 18 1.1 29.6 23.2 6700 8000

0.42















Manylebau Cyfres 6200
MATH Dimensiwn cyffredinol Llwyth Sylfaenol Cyfyngu ar Gyflymder Pwysau
d D B rsmin (Cr) (Cor) Saim Olew
mm KN rpm KG
625 5 16 5 0.3 1.45 0,74 32000 40000 0.005
626 6 19 6 0.3 2.34 0.885 34000 40000 0.008
627 7 22 7 0.3 3.35 1.40 32000 37000 0.019
628 8 24 8 0.3 4.00 1.59 31000 36000 0.016
629 9 26 8 0.3 4.45 1.95 30000 35000 0.019
6200 10 30 9 0.6 5.10 2.38 24000 30000 0.032
6201 12 32 10 0.6 6.82 3.05 22000 27000 0.035
6202 15 35 11 0.6 7.65 3.72 19000 24000 0.045
6203 17 40 12 0.6 9. 58 4. 78 17000 21000 0.064
6204 20 47 14 1 12.8 6.65 14000 18000 0.103
6205 25 52 15 1 14.0 7.88 12000 16000 0.127
6206 30 62 16 1.1 19.5 11.5 10000 13000 0.202
6207 35 72 17 1.1 25.5 15.2 9000 11000 0.288
6208 40 80 I8 1.1 29.5 18.0 8200 10000 0.368
6209 45 85 I9 1.1 31.5 20. 5 7600 9300 0.416
6210 50 90 20 1.1 35.0 23.2 7000 8600 0.463
6211 55 100 21 1.5 46.3 29.0 6300 7500 0.61
6212 60 110 22 1.5 47.5 32.5 6000 7000 0.78















Manylebau Cyfres 6300
MATH Dimensiwn cyffredinol Llwyth Sylfaenol Cyfyngu ar Gyflymder Pwysau
d D B rsmin (Cr) (Cor) Saim Olew
mm KN rpm KG
635 5 19 6 0.3 2.34 0.885 34000 40000 0.0080
6300 10 35 11 0.6 7.65 3.48 21000 26000 0.053
6301 12 37 12 1 9.72 5.08 19000 24000 0.061
6302 15 42 13 1 11.5 5.42 17000 20000 0.08
6303 17 47 14 1 13.5 6. 58 15000 18000 0.109
6304 20 52 15 1.1 15.8 7.88 13000 16000 0.142
6305 25 62 17 1.1 22.2 11.5 11000 14000 0.219
6306 30 72 19 1.1 27.0 15.2 9200 11000 0.349
6307 35 80 21 1.5 33.2 19.2 8400 10000 0.455
6308 40 90 23 1.5 40.8 24 7500 9000 0.639
6209 45 100 25 1.5 52.8 31.8 6700 8000 0.83
6310 50 110 27 2 61.8 37.9 6200 7300 1.082




Fel un o'r gwneuthurwyr a chyflenwyr dwyn pêl rhigol dwfn rhes sengl mwyaf proffesiynol yn Tsieina, mae cynhyrchion o safon a phris isel yn ein cynnwys. Byddwch yn dawel eich meddwl i beryn pêl rhigol dwfn rhes sengl cyfanwerthu a wnaed yn Tsieina yma a chael pricelist o'n ffatri. Cysylltwch â ni am wasanaeth wedi'i addasu.
