Gwahaniaethau rhwng Bearings Rholer Taprog a Bearings Rholer Spherical
Mae Bearings Rholer Taprog a Bearings Rholer sfferig yn fathau pwysig o Bearings Rholio, sy'n amrywio'n sylweddol o ran eu dyluniad, eu swyddogaeth a'u senarios cymhwyso. Dyma eu gwahaniaethau allweddol:
Strwythur 1.Design

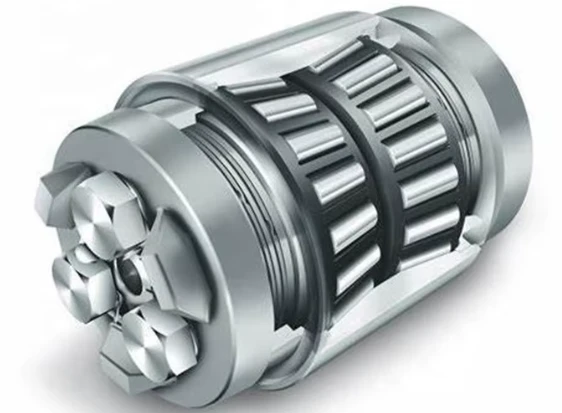

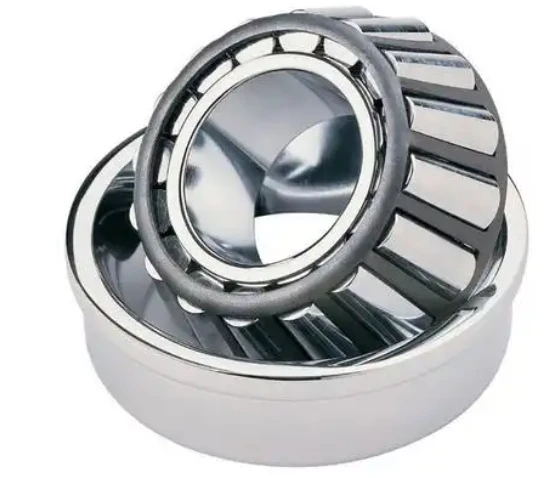

Bearings Rholer Taprog:
---- Siâp Rholer:Yn defnyddio -rholwyr siâp côn wedi'u cwtogi (conau cwtogi).
---- Ffyrdd rasio: Mae'r rasffyrdd cylch mewnol ac allanol wedi'u tapio, gyda phen y côn yn cydgyfeirio ar bwynt ar yr echelin dwyn.
---- Gwahanu:Yn nodweddiadol yn cynnwys cylch mewnol, cynulliad rholio a chawell (y cyfeirir ato fel y "cynulliad cylch mewnol"), a chylch allanol (y cyfeirir ato fel y "cylch allanol"), mae'r Bearings hyn yn wahanadwy. Mae angen addasiad echelinol manwl (preload) o'r modrwyau mewnol ac allanol yn ystod y gosodiad.
---- Ongl Cyswllt: Mae angen ongl cyswllt sefydlog (yr ongl rhwng y llinell lwyth a'r awyren radial). Mae ongl cyswllt mwy yn cynyddu gallu'r dwyn i wrthsefyll llwythi echelinol.
---- Asen:Yn nodweddiadol mae gan y cylch mewnol asennau i arwain y rholeri.

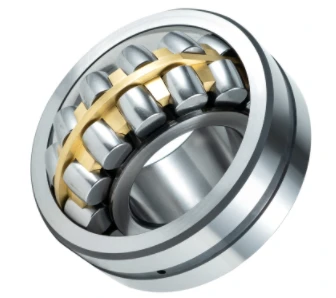

Bearings Rholer Spherical:
---- Siâp Rholer:Yn defnyddio-rholwyr siâp casgen (rholeri siâp casgen-cymesurol). Raceway: Mae gan y cylch mewnol ddwy rasffordd sefydlog, tra bod rasffordd y cylch allanol yn sfferig.
---- Gwahanu:Yn nodweddiadol mae'n cynnwys cylch mewnol, cynulliad rholio a chawell, a chylch allanol. Mae'r cynulliad cylch mewnol a'r cylch allanol fel arfer yn anwahanadwy (ac eithrio mewn rhai Bearings mawr).
---- Nodweddion Allweddol:Mae rasffordd sfferig y cylch allanol yn nodwedd graidd, sy'n caniatáu i'r beryn alinio ei hun.
---- Ongl Gyswllt:Mae'r dyluniad yn caniatáu i'r rholeri addasu eu ongl ar rasffordd sfferig y cylch allanol i ddarparu ar gyfer camlinio.
2. Nodweddion Swyddogaethol Craidd
Bearings Rholer Taprog:
---- Prif fanteision:Gallant ar yr un pryd wrthsefyll llwythi rheiddiol uchel a llwythi echelinol uncyfeiriad (po fwyaf yw'r ongl gyswllt, y mwyaf yw'r gallu llwyth echelinol). Oherwydd eu dyluniad, mae ganddynt hefyd allu rhagorol ar gyfer llwythi echelinol pur.
---- Cyfyngiadau Allweddol:Ni allant oddef camlinio onglog. Os yw'r siafft wedi'i phlygu o'i gymharu â'r sedd dwyn neu os oes camliniad onglog yn ystod y gosodiad, gall crynodiad straen, cyswllt ymyl rholer, traul annormal, gorboethi, a methiant cynamserol ddigwydd. Mae angen cywirdeb gosod uchel. Cymhwysiad: Yn nodweddiadol mae angen ei osod mewn parau (wyneb-yn-wyneb-wyneb-i-yn ôl, neu law yn llaw) i gario llwythi echelinol deugyfeiriadol neu ddarparu cymorth anhyblyg.
Bearings Rholer Spherical:
---- Prif fantais:Yn gallu cario llwythi rheiddiol uchel iawn a llwythi echelinol deugyfeiriadol cymedrol i drwm.
---- Nodwedd allweddol:Gallu-hunan-alinio rhagorol. Mae rasffordd sfferig y cylch allanol yn caniatáu i'r cylch mewnol, y rholer a'r cynulliad cawell ogwyddo ar ongl benodol o'i gymharu ag echelin y cylch allanol (1.5 gradd i 3 gradd fel arfer). Mae hyn yn gwneud iawn am gamlinio onglog a achosir gan blygu siafft, gwallau gosod, ac anffurfiad seddi.
---- Mantais Allweddol:Goddefgarwch uchel ar gyfer gwallau gosod a gwyriad siafft, gan leihau'n sylweddol y risg o fethiant oherwydd camlinio a symleiddio'r gosodiad.
3. Senarios Cais
Bearings Rholer Taprog:
Ceisiadau sy'n gofyn am gapasiti llwyth rheiddiol ac echelinol uchel gyda chywirdeb aliniad gwarantedig.
Enghreifftiau o gymwysiadau: Olwynion modurol (a ddefnyddir mewn parau), siafftiau mewnbwn/allbwn blwch gêr, gwahaniaethau, gwerthydau offer peiriant (-gofynion manwl uchel), gyddfau rholio melinau rholio (a ddefnyddir yn aml mewn parau), pympiau, cywasgwyr, offer adeiladu, ac ati.
Bearings Rholer Spherical:
Ceisiadau sy'n gofyn am lwythi rheiddiol hynod o drwm a llwythi echelinol cymedrol.
Mae ceisiadau lle mae plygu siafft, dadffurfiad sylfaen, neu gywirdeb aliniad uchel yn anodd eu cynnal yn bresennol.

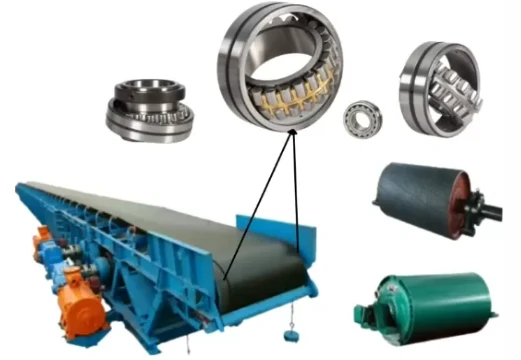

Enghreifftiau cais: Sgriniau dirgrynol, cefnogwyr mawr, peiriannau gwneud papur, rholeri cludo, cynhalwyr siafft gyriant hir, peiriannau amaethyddol, peiriannau mwyngloddio, rhai mathau o flychau gêr, ac offer arall yn amodol ar amodau gweithredu llym neu aliniad anodd.
4. Gwahaniaethau Eraill
---- Capasiti Cyflymder:Yn gyffredinol, mae Bearings rholer tapeog yn cyflawni cyflymder cyfyngu uwch na Bearings rholer sfferig.
---- Ffrithiant a Chynnydd Tymheredd:Mae gan Bearings rholer taprog ffrithiant cymharol isel pan fyddant wedi'u halinio'n union. Gall Bearings rholer sfferig brofi ffrithiant a chynnydd tymheredd ychydig yn uwch oherwydd y cyswllt crwm rhwng y rholeri a rhywfaint o lithro mewnol (yn enwedig pan fydd wedi'i gam-alinio).
---- Cost a Chymhlethdod:Gall Bearings rholer wedi'u tapio fod ychydig yn llai costus, ond mae eu gosodiad pâr a'u gofynion manwl uchel yn cynyddu cymhlethdod a chost y system. Yn gyffredinol, mae Bearings rholer sfferig yn ddrutach fesul set, ond mae eu priodweddau alinio eu hunain yn symleiddio'r gosodiad a'r aliniad, gan leihau risg cost system.
---- Anystwythder:Mae Bearings rholer taprog wedi'u rhaglwytho'n briodol yn darparu anhyblygedd system uchel. Mae gan Bearings rholer sfferig anhyblygedd cymharol isel.
Tabl Cymharu Cryno
|
Nodweddiadol |
Bearings rholer taprog |
Bearings rholer sfferig |
|
Siâp rholer |
Côn cwtogi (côn cwtogi) |
Drwm (siâp-casgen) |
|
Rasffordd cylch allanol |
Côn |
Sfferig |
|
Nodweddion Allweddol |
Llwyth rheiddiol uchel + gallu llwyth echelinol un cyfeiriad uchel |
Llwyth rheiddiol uchel iawn + gallu llwyth echelinol deugyfeiriadol canolig + gallu alinio hunan- |
|
Goddefgarwch camlinio |
Isel iawn (ni all oddef camlinio onglog) |
Uchel iawn (caniateir gwyriad o 1.5 gradd - 3 gradd) |
|
Gofynion Gosod |
Mae angen aliniad manwl uchel, fel arfer mae angen ei ddefnyddio mewn parau a rhaglwyth wedi'i addasu'n gywir |
Gofynion isel ar gyfer aliniad gosod a gallant wneud iawn yn awtomatig am gamlinio |
|
Gwahanadwyaeth |
Gwahanadwy fel arfer (cynulliad cylch mewnol + cylch allanol) |
Fel arfer yn anwahanadwy |
|
Cymwysiadau Nodweddiadol |
Olwynion ceir, blychau gêr, gwerthydau offer peiriant (ar gyfer cymwysiadau manwl uchel) |
Offer dirgrynol, siafftiau hir, gwyntyllau, cludwyr, peiriannau gwneud papur (lle mae aliniad yn anodd neu lle mae amodau gwaith yn llym) |
|
Gallu cyflymder |
Fel arfer yn uwch |
Fel arfer ychydig yn is |
|
Ystyriaethau cost |
Gall y dwyn ei hun gostio ychydig yn llai, ond gall y gost gosod / system fod yn uchel |
Mae'r dwyn ei hun yn costio mwy, ond gall costau gosod / system fod yn is |
5.Egwyddorion Dethol
Dewiswch Bearings rholer taprog pan:Mae angen gallu llwyth rheiddiol ac echelinol hynod o uchel arnoch, mae'r amgylchedd gweithredu yn caniatáu cywirdeb aliniad da, ac mae gofynion cyflymder uchel yn bosibl. Byddwch yn barod ar gyfer gosod manwl gywir ac addasiad rhaglwytho (fel arfer gosod mewn parau).
Dewiswch Bearings rholer sfferig pan:Mae angen i chi gynnal llwythi rheiddiol hynod o drwm (o bosibl ynghyd â llwythi echelinol cymedrol) a rhagweld plygu siafft, dadffurfiad sedd, neu anawsterau gosod sy'n gofyn am aliniad perffaith. Mae eu gallu-hunan-alinio yn fantais allweddol, gan wella dibynadwyedd yn sylweddol mewn amodau gweithredu llym a symleiddio gosodiadau.
Yn fyr, mae Bearings rholer taprog yn cynnig gallu llwyth uchel, cywirdeb uchel, a goddefgarwch camlinio isel; mae Bearings rholer sfferig yn cynnig gallu llwyth rheiddiol uchel iawn, goddefgarwch camlinio, a gosodiad symlach.
